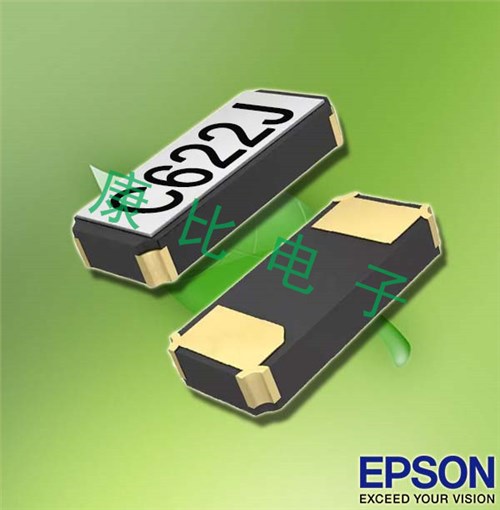

EPSON晶振FC-135,Q13FC1350000200貼片諧振器,隨著市場出現不同的需求,善于發現需求的愛普生公司針對目前的市場需求調整自身的產品線,推出了Q13FC1350000200貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.
|
愛普生晶振規格 |
單位 |
FC-135晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+85°C |
標準溫度 |
|
激勵功率 |
DL |
1.0μW Max. |
推薦:1μW～100μW |
|
頻率公差 |
f_— l |
±50 × 10-6(標準), |
+25°C對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C～+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF,9pF,12.5pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |

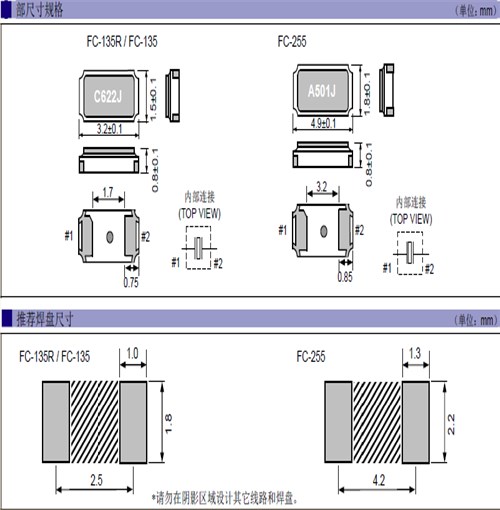

EPSON晶振FC-135,Q13FC1350000200貼片諧振器 尺寸圖
Q13FC1350000200晶振使用注意事項
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然貼片石英晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。EPSON晶振FC-135,Q13FC1350000200貼片諧振器
SMD產品
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得FC-13D時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。EPSON晶振FC-135,Q13FC1350000200貼片諧振器.
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。
| 品牌 | 編碼 | 尺寸 | 型號 | 頻率 | 產品系列 |
| EPSON愛普生 | Q13FC1350000100 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350000200 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350000300 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350000400 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350000500 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350000600 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350000800 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350000900 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350001000 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768K | 進口晶振 |
| EPSON愛普生 | Q13FC1350001100 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350001200 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350001300 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350001700 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350001900 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350003900 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350004900 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350005700 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350006000 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| 品牌 | Q13FC1350006100 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
| EPSON愛普生 | Q13FC1350006300 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 進口晶振 |
