車載控制器6G晶振,QESM05130DT501213.4008MHZ,Rakon無源晶振

產品簡介

車載控制器6G晶振,QESM05130DT501213.4008MHZ,Rakon無源晶振，新西蘭進口晶振，Rakon瑞康晶振，型號：QESM05，編碼為：QESM05130DT501213.4008MHZ，頻率為：13.4008MHz，小體積晶振尺寸：5.0x3.2mm封裝，SMD石英晶體，無源晶振，四腳貼片晶振，石英晶振，石英晶體諧振器，無鉛晶振，貼片石英晶振，工作溫度范圍：-40℃至+85℃。具有超小型，輕薄型，高精度，高性能，高品質，高質量，耐熱及耐環境特點。5032進口晶振被廣泛應用于：移動通訊設備，無線局域網，藍牙模塊，物聯網，汽車電子，車載控制器，醫療設備，安防設備，智能手機，平板電腦，數碼電子，家用電器等應用。

產品詳情

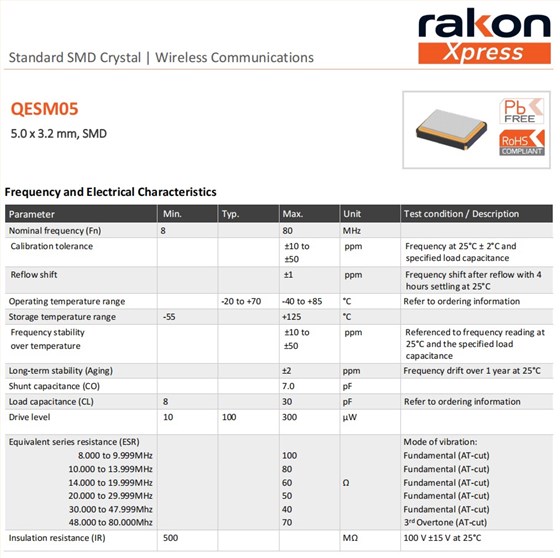

車載控制器6G晶振,QESM05130DT501213.4008MHZ,Rakon無源晶振參數表

Parameter	Min	Typ	Max	Unit	Test condition / Description
Nominal frequency (Fn)	13.4008
Calibration tolerance			±10 to ±50	ppm	Frequency at 25°C ± 2°C and specified load capacitance
Reflow shift			±1	ppm	Frequency shift after reflow with 4 hours settling at 25°C
Operating temperature range		-20 to +70	-40 to +85	°C	Refer to ordering information
Storage temperature range	-55		+125	°C
Frequency stability over temperature			±10 to ±50	ppm	Referenced to frequency reading at 25°C and the specified load capacitance
Long-term stability (Aging)			±2	ppm	Frequency drift over 1 year at 25°C
Shunt capacitance (CO)			7.0	pF
Load capacitance (CL)	8		30	pF	Refer to ordering information
Drive level	10	100	300	µW
Equivalent series resistance (ESR) 8.000 to 9.999MHz 10.000 to 13.999MHz 14.000 to 19.999MHz 20.000 to 29.999MHz 30.000 to 47.999Mhz 48.000 to 80.000Mhz			100 80 60 50 40 70	Ω	Mode of vibration: Fundamental (AT-cut) Fundamental (AT-cut) Fundamental (AT-cut) Fundamental (AT-cut) Fundamental (AT-cut) 3rd Overtone (AT-cut)
Insulation resistance (IR)	500			MΩ	100 V ±15 V at 25°C

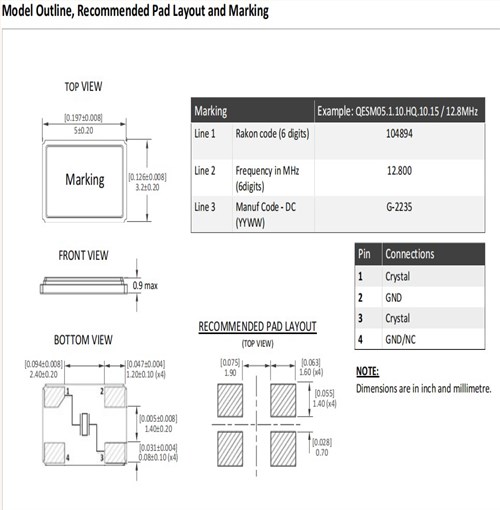

車載控制器6G晶振,QESM05130DT501213.4008MHZ,Rakon無源晶振尺寸圖

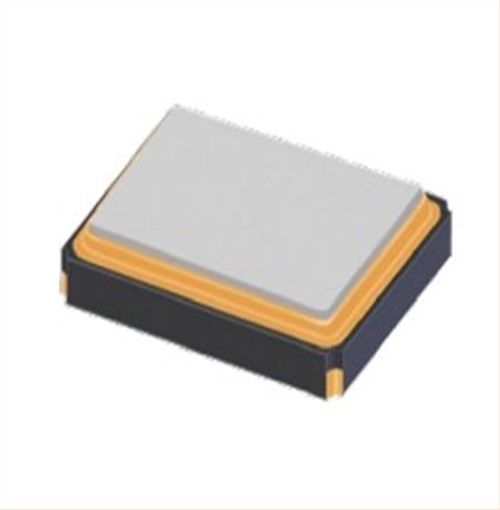

車載控制器6G晶振,QESM05130DT501213.4008MHZ,Rakon無源晶振

石英晶體在電子設備中的應用：
石英晶體有多種用途，有很多好處。
石英晶體在手表、收音機和電視機生產中如此有用的主要好處之一是它們穩定而精確的頻率控制。我們可以在計時、IT和通信產品中看到這一點:
計時:石英音叉用于石英表、時鐘和任何其他需要記錄時間的設備，因?yàn)樗鼈兙哂蟹浅７€(wěn)定和準確的頻率，使它們成為計時的理想選擇。
信息技術和通信:貼片石英晶振還用于各種技術應用，主要用于電子設備、無線電和電視中的精密頻率標準、光纖通信系統以及數字設備的定時控制。
隨著我們技術的進步，我們對電子產品的依賴和使用迅速增加，石英晶體變得越來越重要，現在有數十億顆石英晶體用于各種電器。
從電腦和智能手機到收音機和GPS設備，石英晶體現在是我們?nèi)粘Ｉ钪幸蕾嚨脑S多最常用電器的核心組件。
