頻率：32.768KHZ
尺寸：1.5*5.0mm
愛普生晶振C-004R,Q11C004R1000800圓柱插件晶體,石英晶體,音叉晶體,石英水晶振子,無源諧振器,兩腳插件晶振,32.768K晶振,型號C-004R,編碼Q11C004R1000800是一款尺寸為1550mm,頻率32.768KHZ,負載電容8.2pF,精度±50ppm,工作溫度-10to+60°C,具備高質量高性能低損耗的特點.
Q11C004R1000700插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等等.愛普生晶振C-004R,Q11C004R1000800圓柱插件晶體
愛普生晶振C-004R,Q11C004R1000800圓柱插件晶體,石英晶體,音叉晶體,石英水晶振子,無源諧振器,兩腳插件晶振,32.768K晶振,型號C-004R,編碼Q11C004R1000800是一款尺寸為1550mm,頻率32.768KHZ,負載電容8.2pF,精度±50ppm,工作溫度-10to+60°C,具備高質量高性能低損耗的特點.
Q11C004R1000700插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等等.愛普生晶振C-004R,Q11C004R1000800圓柱插件晶體

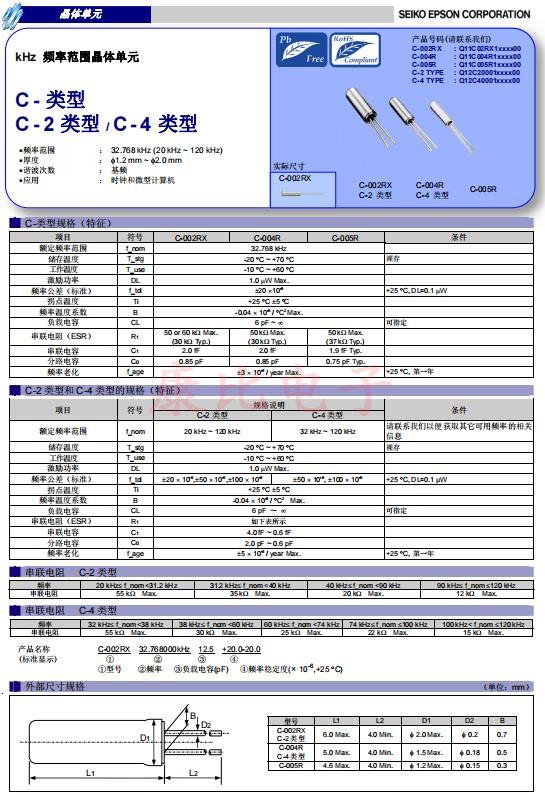

Q11C004R1000800晶振 參數表
|
愛普生晶振規格 |
單位 |
C-004R晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-20°C ～ +70°C |
裸存 |
|
工作溫度 |
T_use |
-10°C ～ +60°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6pF ～ ∞ |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
愛普生晶振C-004R,Q11C004R1000800圓柱插件晶體 尺寸圖
Q11C004R1000800晶振 使用注意事項
1.抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2.輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3.化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4.粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）愛普生晶振C-004R,Q11C004R1000800圓柱插件晶體
5.鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
6.靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作
機械振動的影響
當貼片無源晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
愛普生晶振集團將建立可行的技術及經濟性環境目標，并確保其環境保護活動的質量。
愛普生晶振集團公司將關注所有環境適用的法律、法規和協議的遵守情況。另外為更有效的進行環境保護，將建立自己的特有的環境標準。
愛普生晶振集團將在各領域內的商務運作中實施持續改進，包括能源資源的保持，回收再利用以及減少廢棄物等。
盡可能的采用無害的原材料和生產技術，避免有害物質的產生，比如消耗臭氧層物質、溫室氣體及其它污染物。集團公司同時將致力于這些物質的收集和回收，最小化有害原料的使用。
根據需要，提高環境技術、材料和產品的發展信息及環境管理活動的公開性。愛普生晶振C-004R,Q11C004R1000800圓柱插件晶體,
按照IS014001標準的要求，建立環境管理體系，并在環境目標和方案設定之后追求持續的環境改善。
建立和遵守其嚴格的基于活動所在地法律法規的環境、安全和健康標準。將不斷地?cái)U(kuò)展循環利用、能源和廢棄物管理項目。
對員工進行環境保護知識培訓，提高其環境意識，建立環境職責，自覺改進、預防對環境的負面影響。
在進口環保晶振產品的全過程中努力節能降耗，實現資源消耗最小化。對產生環境影響的活動做出及時反應，并對可能產生環境負面影響的活動做出預防。
| 編碼 | LxWxH/尺寸 | Model/型號 | Frequency/頻率 | CL Value/負載 | Freq.tol./頻率 @+25°C | Oper. Temper. Range/工作溫度 |
| Q11C004R1000500 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.2 pF | +/-15.0 ppm | -10 to +60 °C |
| Q11C004R1000700 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1000800 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.2 pF | +/-30.0 ppm | -10 to +60 °C |
| Q11C004R1001200 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 7 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1001700 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.2 pF | -5.0/+15.0 ppm | -10 to +60 °C |
| Q11C004R1002000 | Φ 1.5 x 5 mm | C-004R | 32.768K | 8.7 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1002300 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1002400 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 6 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1003200 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8 pF | +/-10.0 ppm | -10 to +60 °C |
| Q11C004R1005000 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 10 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1006700 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8 pF | +/-15.0 ppm | -10 to +60 °C |
| Q11C004R1006800 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 20 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1007300 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.2 pF | +/-10.0 ppm | -10 to +60 °C |
| Q11C004R1007400 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 82 pF | +/-20.0 ppm | -10 to +60 °C |
