Vectron晶振,石英貼片晶振,VXN1晶體

頻率：24.000MHz~54.000MHz

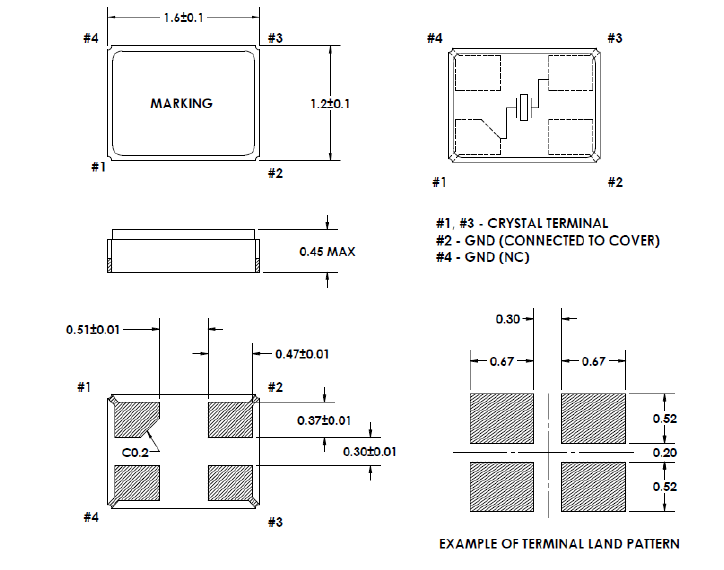

尺寸：1.6*1.2*0.45mm

貼片表晶1612貼片晶振系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

訂購熱線：0755-27876201

Vectron晶振,石英貼片晶振,VXN1晶體.普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

Vectron國際公司既是一個產品制造商,也是一個解決方案提供商,以其獨特的技術領先,但總是準備設計和設計定制解決方案,在那里需要.美國威克創抯核心競爭力結合了經典的水晶,看到技術和復雜的集成電路和先進的包裝.除了這些偉大的創新能力之外,維管高精度晶振還致力于非常靈活和專注于服務,快速和專業地幫助客戶創新、改進和發展他的業務.

石英晶振離子刻蝕調頻技術：白片頻率(腐蝕頻率): 如 14.560000 MHz (是 14.318180 腐蝕片中心頻率),蒸鍍目標頻率: 標稱頻率±1000 PPM.(蒸鍍微調、離子微調),Space:被銀時放置石英晶振晶片的治具.根據貼片晶振晶片的直徑(長度、寬度)、厚度選用合適尺寸的Space,尺寸過大容易造成被銀電極偏位,尺寸偏小容易造成石英晶振晶片破碎和被銀后貼片無源晶振晶片不宜取出.MASK:被銀電極.一般情況下,石英晶振頻率低選用大尺寸 MASK,貼片晶振頻率高選用小尺寸 MASK,對同一規格產品 MASK 大、C0 大、電阻小.MASK 小、C0 小、電阻大.對有特殊要求(如 C0、C1、C0/C1、TS 等)的產品,在計算和試驗的基礎上選用合適的 MASK.對高頻產品(尤其是高頻 Fund)Mask 大,產品容易產生寄生.石英晶振離子刻蝕調頻技術:比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升:１.微調后調整頻率能控制在±2ppm,一般只能保持在±５ppm;２.產品的激勵功率相關性參數有大幅提升;３.產品的長期老化率可保證在±2ppm之內

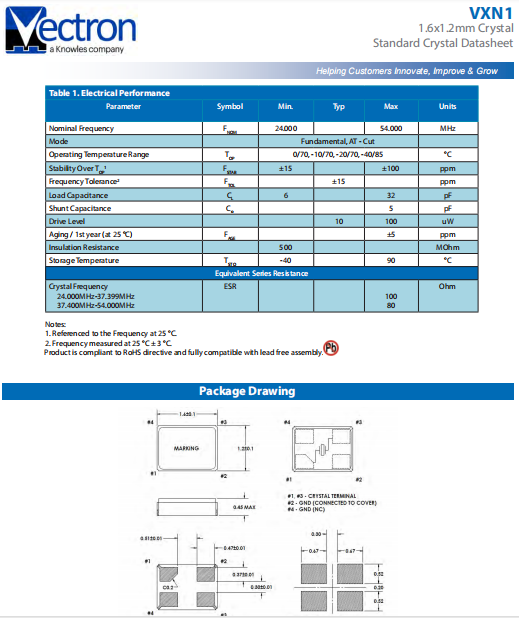

Vectron晶振	單位	VXN1晶振	石英晶振基本條件
標準頻率	f_nom	24.0MHz~54.0MHz	標準頻率
儲存溫度	T_stg	-40°C ～ +90°C	裸存
工作溫度	T_use	0℃~+70℃ -10℃~+70℃ -20℃~+70℃ -40℃~+85℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	±15ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.tianrenmaoju.cn/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	6pF 32pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

通電

不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關石英晶體產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.

撞擊

雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.

裝載

SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響.在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊.基于超聲波焊接的貼裝以及加工會使得石英晶體諧振器產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.

保管

保管在高溫多濕的場所可能會導致端子軟焊性的老化.請?jiān)跊](méi)有直射陽光,不發生結露的場所保管.

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

晶體振蕩器和實時時鐘模塊

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

VECTRON晶振,作為全球企業可持續的社會的實現,集團一體推進地球環境保全活動.推進了環境考慮的高精度晶振產品和服務.為了提供社會,努力維護地球環境.遵守環境相關的法令、條例、限制、協定及其他要求事項,環境負荷的降低和污染的防止努力.

VECTRON晶振有限公司.進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會發展.1.努力保護全球環境的環保意識進行環保生產和提供產品以及服務給消費者.2.遵守環境法律、法規、條例、規則、協議、和其他需求,努力降低環境影響,防止污染.3.減少能源消耗,開展資源節約、資源回收和適當?shù)幕瘜W(xué)管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.4.與供應商和其他業務伙伴合作,減少溫室氣體的排放,有效利用資源,加強環保晶振產品化學物質管理.5.參與社區環境保護和生物多樣性保護項目和主動披露信息有關環保措施與社區加強溝通與和諧.6.分發文件和采取其他措施,以確保所有員工和其他處理組熟悉的環境政策.

我們?cè)O(shè)定環境目標和目標按照這一政策,工作穩步朝著這些目標和目標,評估和審查,并持續改進.重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效. 將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來生產制造中所產生的污染.

Vectron維護了一個環境,它支持我們的員工、客戶和社區的健康和良好狀態.我們的目標是使我們現在的遵守情況正規化,以確認環境標準,積極保護資源和防止污染.我們將繼續鼓勵我們的供應商保持同樣的高原則.我們繼續追求卓越的環境合規,將包括定期監測、更新和更新我們的標準和員工的全部承諾.
